He tauira enei rahunga, a ko te nuinga ka kitea i roto i te 30 meneti iti iho ranei. Kua hangahia tenei aratohu me pehea te mahi rapurongoā: timata mai i nga mea ka kitea e koe i te mata, ka huri whakamuri ki te take. Ahakoa mau tonu koemata whakaatu LCD arumonii roto i te hokohoko, whakahaere i nga panui i roto i nga kioti a te iwi, i te patuiro ranei i nga taputapu whakauru i te wa o te whakawhanaketanga, he rite tonu te tukanga tātaritanga.
Tohutoro Tohu Tere
Whakamahia tenei ripanga hei tātari tuatahi. Ka taea e nga take maha te whakaputa i te tohu kotahi, no reira me waiho hei huarahi timatanga, kaua hei whakautu whakamutunga.
| Tohutohu | Te Take Nui | Mahi Tuatahi |
|---|---|---|
| He mata pouri rawa, kahore he rama tuara | Te korenga o te hiko, te pupuhi pupuhi ranei | Ine ngaohiko whakauru ki nga titi kōwae |
| Ka mau te mata engari tino pouri | Ko te paheketanga o te rama tuara, te ngoikore ranei o te raupapa LED | Whakamātauhia te ara iahiko rama tuara motuhake |
| Ka kitea te ahua ngoikore me te rama rama | Ko te rahunga rama tuara - papaa kei te mahi | Tirotirohia nga taarai LED me te ara iahiko taraiwa |
| Whakaaturanga kanapa, kanapa ranei | taura rīpene wetewete, ngaohiko tuku kore ranei | Whakanohoia nga hononga katoa; tirohia ripple supply |
| Raina poutū, raina whakapae ranei puta noa i te mata | Tïpako ngatata te he IC atekōkiri ranei | Te tirotiro tirohanga; papa taraiwa whakawhiti |
| Ko nga tohu kua pakaru, kua ngaro ranei | Kawa kore tauritenga, pepeha firmware ranei | Manatokohia nga tautuhinga whakawhitiwhiti korero ki te papaaarangi |
| He mata ma kaore he ihirangi | Rahunga arataki, ngaronga tohu ranei | Tirohia te whirihora kawa; whakaū i te wā tautuhi |
| Atahanga wairua mau tonu, ka wera ranei-i roto | He roa rawa te atahanga pateko i runga i te panui tawhito | Te huringa hiko; whakahaere pika{0}}whakamatau tauira whakamatautau |
| Ko te whakauru pa ki te kore e rehita | Ko te taura pa kua pakaru, kua pakaru ranei te firmware | Tirohia te taura rīpene; anō-flash touch controller |
| Te tautuhi matapōkere, te pahikara hiko ranei | Te ngaohiko piki, he iti ranei te kaha o naianei | Ine te tuku ki te oscilloscope; tāpirihia te parenga ngaru |
He aha te take i rahua ai te Module LCD?
Te Paheketanga o te Rarama Whakamuri
Ko te rama tuara ko te hapa noa o te-wahanga kotahi i roto i nga waahanga LCD. Ko nga raupapa LED ka ata pouri i roto i te roanga o te mahi - ka whakamanahia e nga kaihanga nga hua ki rungaJEDEC semiconductor reliability whakamātautau paerewa, me te roanga o te reanga ka tino rerekee i waenga i nga paewhiri tohu -kaihoko me te ahumahi- Me titiro tonu ki te papaaarangi o to kōwae motuhake mo tona oranga ratonga i whakatauhia i raro i o tikanga whakahaere, ehara i te ahua o te ahumahi.
Ko te whakaaturanga kua heke te rama tuara ka haere tonu ki nga tirotiro hiko. Kei te mahi te röpü - karekau e taea te whakaputa i te atahanga ka taea te panui i roto i te rama a tawhio noa. Mena he pai te ahua o te mata i roto i te ruuma pouri engari ka tata kore e kitea i raro i nga rama tari kanapa ranei i waho, ko te rama tuara te mea tuatahi hei whakamatautau.
⚠️ Hapa noa:te utu mo te rama tuara mokemoke ma te pana i te kanapa ki te teitei. Ma tenei ka whakatere te mau aarama me te whakapoto i te oranga whaihua e toe ana o te wae -kua heke. Ko te kowhiri i nga taputapu me te ruuma maramara tika mai i te timatanga ka karo i te raru katoa - tirohia he aha te wehewehekōwae LCD kōeke arumonimai i te -kaiwhakahaere tohu rereke.
Raruraru Tuhono me te taura
Ko nga taura riipene, nga hononga zebra, me nga hononga konutai ka heke i raro i te wiri, te paihikara waiariki, me te tukurua. Ko te aratau rahunga he tata mokowhiti i nga wa katoa: korikori ana i etahi ritenga, ka taka nga waahanga whakaatu i raro i te wiri, he mata ranei e mahi ana i te whakaoho engari ka rahua i te pāmahana whakahaere. Ko te whakanoho ano i nga hononga katoa i mua i te ota i nga waahanga ka whakatau i te waahanga nui o nga amuamu mara kaore he utu.
Te taumahatanga o te taiao
Ko te makariri ka whakaroa i te whakautu karaihe wai; ka whakatere te wera i te koroheketanga polarizer me te delamination piri; Ko te haumuku ka pirau i nga hiko mai i roto, ka whakaputa i nga waahanga whakaatu e ngaro haere ana i roto i nga wiki. Whakaritea i nga wa katoa mo nga ahuatanga kino rawa atu-, kaua ko nga tikanga toharite. Mo nga tono i roto i nga taiao tono,nga otinga whakaatu LCD whakauru me nga whakatauranga taiao e rite anahe pai te arotake i mua i te tukunga, kaua i muri i te rahunga mara.
⚠️ Hapa noa:te whakamatautau i tetahi whakaaturanga i roto i nga ahuatanga taiwhanga me te whakaaro ka pera ano te mahi i waho, i roto i te whare putunga makariri, i te tata ranei ki te puna makuku - me te kore e manatoko kei te tino rite te karaehe IP tohu me te awhe pāmahana ki te taiao tuku.
Nga Take Hiko me nga Hapa Atekōkiri
Ko nga titaha ngaohiko ka pakaru tonu te IC atekōkiri. Ko te haruru o te AC - i runga i te tereina DC - ka nui ake te kino, te whakahiatotanga o te kino: te tautuhi matapōkere, te haruru atahanga, me te whakapoto i te ora o te LED. Tirohia te papaaarangi o to kōwae mo tona ngaohiko ripple morahi e whakaaetia ana; karekau he paepae ao e pa ana ki nga momo papa katoa.
Ko nga pepeha firmware me nga kawa kawa he waahanga motuhake e whakataurite ana i te ngoikore o nga taputapu. Ko te mata ma, ko te putanga kua pakaruhia ranei i muri i te whakarereketanga o te poari, te whakahou rorohiko ranei he hapa whirihoranga, ehara i te roopu pakaru. He mea nui tenei wehewehe i te wate whakatairite i nga whakatakotoranga mata o te mata LCD me te pae LED- rereke nga hangarau he rereke nga whanonga kawa me nga hainatanga hapa.
E ono-Tukanga Taatari Hipanga
Mahihia enei i runga i te raupapa. Kati ina tautohu koe i te he - nga whakawhiti kore e tika ana moumou taima me te whakauru i nga taurangi hou.
Hipanga 1 - Tirotiro tirohanga i mua i te whakawera-.Rapua he kapiti, he tohe i muri i te panui, he tohu tahu ki runga i te PCB, me nga taura riipene kua nukuhia ranei. Mena ka kitea e koe he kino tinana, kaua e tono mana. Ka taea e te hononga poto te kino kia nui ake te utu atu i te he tuatahi.
Hipanga 2 - Manatoko ngaohiko whakauru.Whakamahia he mita maha ki nga titi whakauru hiko o te kōwae. Ko nga ngaohiko whakatau tikanga mo nga panui TFT he 3.3V, 5V, 12V ranei - tirohia to raraunga. Ko te panui neke atu i te 5% o waho ka whakamanahia te tirotiro. Mo nga hapa karekau, taapirihia he oscilloscope hei tirotiro i te ripple tuku ki te whakatakotoranga e whakaaetia ana a te papararaunga raraunga.
Hipanga 3 - Wehehia te rama whakamuri.I roto i te ruuma atarua, whitia he rama rama ki te mata o te panui ki tetahi koki. Mena ka taea e koe te hanga i tetahi ahua ngoikore, kei te mahi te paewhiri, ko te rama tuara anake i rahua. Ko tenei whakamatautau kotahi ka whakakore i te haurua o te rakau tātaritanga i raro i te 10 hēkona - me te mahi paipae{0}}whakahōputu whakaaturanga LCDpera i runga i nga panui tapawha paerewa.
Hipanga 4 - Hurihia nga taura me nga papa ma te tikanga.Utaina he tauira whakamatautau pai -mohiotia. Whakakapihia te taura rīpene ki te wae mahi kua whakamanahia. Mena ka whai te he i te taura, ko te taura te raru. Mena ka noho tonu ki te poari, ko te poari kei muri. Whakakapihia te waahanga iti rawa atu te utu, tino waatea i te tuatahi.
Hipanga 5 - Tirohia te kawa korero.Ko te mata ma, ko te whakaputanga karekau ranei i muri i te whakawhiti papa he hapa whirihoranga. Manatokohia te reeti baud (UART), te aratau SPI (CPOL/CPHA), te wahitau I2C ranei ki te papaaarangi. Ko tenei taahiraa e mau ana i te waahanga koretake o nga hapanga taiao whakaatu kioskka whakakapihia nga waahanga i roto i te mara, he maha nga tuhinga kaore i oti.
Hipanga 6 - Whakatauritehia nga tikanga mara i runga i te pae.Ko te whakaaturanga e mahi ana i roto i te taiwhanga engari ka rahua i te horahanga tata tonu he take waiariki, wiri ranei. Ko te hononga kei te taha taha ki te 22 tohu ka tuwhera katoa ki te 55 tohu. Hoatuhia te whakamahana i te wa e whakamatautau ana i te tauera - he he ka puta i runga ake i tetahi pāmahana e tohu ana i te roha waiariki hei tikanga tika.
Whakatika, Whakakapi ranei? He Anga Whakatau
Ka whai tikanga te whakatika i te wakua tau te he ki tetahi wae ka taea te whakakapi - he taura, he huinga rama whakamuri, he whakahōu mārō - he wāhanga te kōwae o tētahi pūnaha e whai wāhi nui ana te wā whakatā, te hoahoa anō rānei ki te kimi whakakapinga, ā, he iti ake te utu whakatikatika i te waeine hou.
Ko te whakakapinga ka nui ake te tikanga inaputa nga tohu maha i te wa kotahi. He tohu pono mo te mutunga o te oranga o te ratonga, ehara i te mea kotahi te he ka taea te whakatika. Ka whai tikanga ano te whakakapi ina he pai ake nga whakaritenga - teitei ake, te whanui o te pāmahana whakahaere, te whakamarumaru whakaurunga pai ake - ka iti ake te taumahatanga tiaki.
I mua i te whakauru ki tetahi huarahi, mahia enei patai e rima:
- Koinei te rahua tuatahi o te waeine, i rahua ranei i mua?
- He iti noa te he ki te waahanga kotahi, ka taea te whakakapi?
- Ko te tapeke utu whakatika - nga waahanga, te mahi, me te waatea - ka noho marama ki raro i te utu whakakapi?
- Ka mau tonu te waahanga kua whakatikahia i roto i te toenga o nga whakaritenga ratonga a te punaha?
- Ko te whakakapinga o naianei he pai ake nga korero mo tenei tono?
Mena e toru, neke atu ranei nga whakautu e pai ana ki te whakakapi, koinei te huarahi maamaa ake. Tirotiro te katoaawhe huaraneikorero ki tetahi tohungamo te rapu. Mo nga horopaki hokohoko me nga waitohu,whirihoranga LCD ritenga mo nga tohu hokohokoi te nuinga o nga wa ka pai ake-ohanga ohaoha atu i te ahua tika-mo te-whakawhitinga.
Te Whakapaipai
- Whakahaerenga taiao:Hoatuhia i roto i te awhe mahana me te haumākū whakatau o te kōwae, mā te whakamahi -tuhinga kino rawa mo te whakamahere. I roto i te -taiao haumākū nui, ko nga whare kua hiri me nga whakatauranga IP kua manatokohia he whakaritenga, ehara i te whakatupato.
- Whakahaerenga hiko:Whakamahia nga taputapu kua whakaritea me te whakamarumaru ngaru pumanawa. A ape i te rere tonu i nga rama whakamuri i te kanapa nui - te mana o te wherikotanga urutau ka whakaiti i te mau aarama me te kore e kitea te awenga ki te whakamahinga.
- Nga tirohanga kua whakaritea:Ia marama - tirohia te nohoanga tūhonohono me te rapu mo te toha. Ia hauwhā - whakahaere he tauira whakamātautau tātaritanga me te manatoko ngaohiko tuku i raro i te kawenga. Ia tau - tirohia te ripple tuku me te tirotiro i nga paparanga whatu mo te whakaroa, te tawhito polarizer ranei.

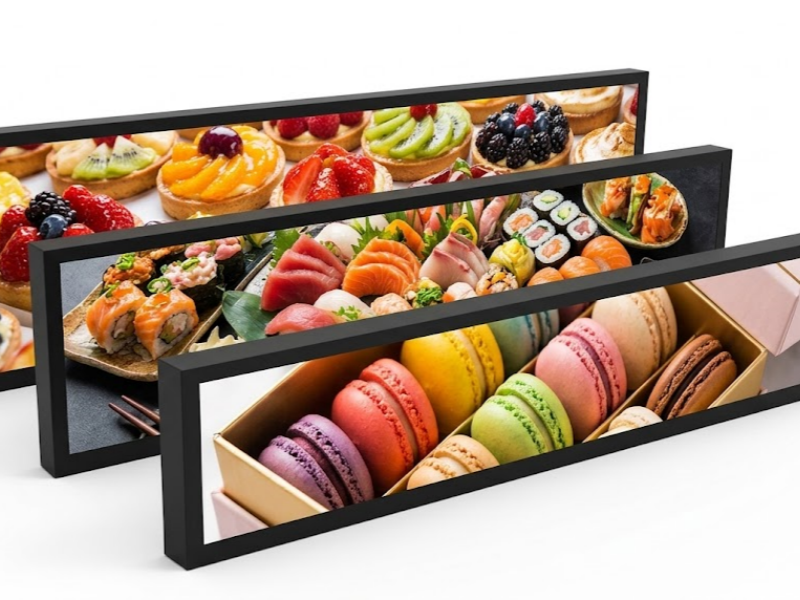

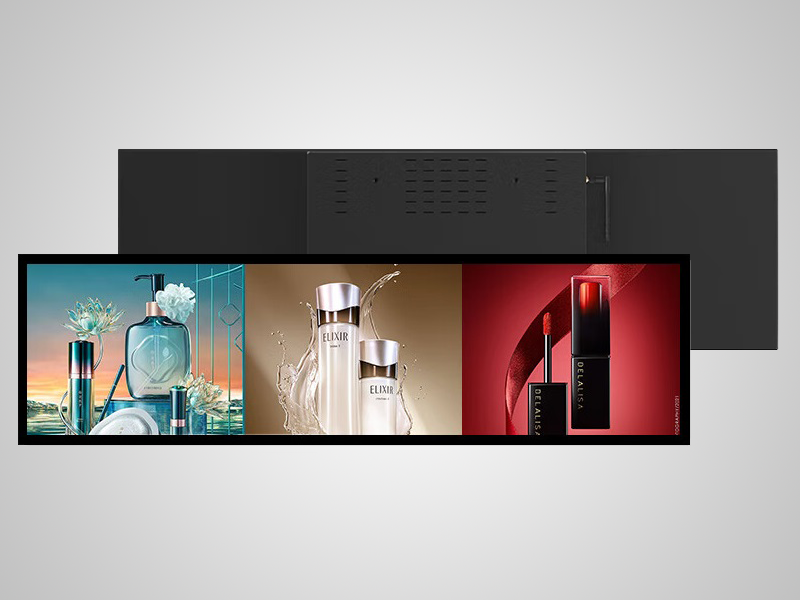

Motauranga ratonga-whaiaroKo nga whakangaotanga e rere tonu ana i roto i nga taiao-tereo nui, ko te arowhai ia toru marama ko te mahi tiaki kotahi uara teitei.Ko nga mata LCD totoro e whakamahia ana i nga taiao hokomahaka anga atu ki te makuku me nga matū horoi e kore e tino whakatutukihia e nga rarangi tiaki paerewa.
Pātai Auau
Ka whakaatu taku LCD i tetahi mata ma - kua pakaru te panui?
Ehara i te mea. Ko te mata ma te nuinga o te wa he korero, he rahunga arawhiti ranei i te kino o te tinana. Manatokohia te whirihoranga kawa - reeti baud, aratau SPI, te wahitau I2C ranei - ki te papararaunga raraunga o te kōwae. He mea tino tika tenei i muri i te whakahou firmware, te whakawhiti poari ranei kaore pea i tika te whakawhiti i nga tautuhinga.
Me pehea taku korero mena kua rahua te rama whakamuri, te panui LCD ranei?
Whakawhitihia he rama rama ki te mata o te mata ki tetahi koki i roto i te ruma atarua. Mena ka kite koe i tetahi ahua ngoikore, kei te tika te whakaputanga o te panui, a ko te rama tuara anake i rahua. Karekau he ahua i raro i te rama rama ko te he kei roto i te paewhiri, i te papa taraiwa, i te ara tohu ranei i waenganui i a raatau.
Ka taea te whakatika i te whakaaturanga korikori me te kore e whakakapi i te kōwae?
I te nuinga o nga wa, ae. Ko te keropi te nuinga o te take na te taura riipene wetekina, te hononga konutai tawhē, te nui o te riipene tuku. Ma te noho ano i nga hononga me te manatoko i te pumau o te ngaohiko tuku i raro i te kawenga ka whakatau i te nuinga o nga amuamu mokowhiti i mua i te hiahia ki te whakakapi i tetahi waahanga.
He haumaru te hiko i runga i te whakaaturanga kua kitea ki te makuku?
Kao. Tukua kia maroke katoa te kōwae i roto i te -taiao haumākū iti i mua i te tono hiko. Ko te whakakaha i runga i te whakaaturanga maaku ka tupono te waikura hiko me nga ara iahiko poto ka pakaru tonu te papa.
He aha taku whakaaturanga e mahi ana i runga i te taupae engari ka taka ki te mara?
Ko nga rahunga noa-anae ka puta i nga wa katoa na te roha waiariki i te pāmahana whakahaere, te wiri-te mokowhititanga o te hononga hono, te tohanga ranei i te tiimatanga. Whakahokia te taiao tukunga ake - te pāmahana, te wiri, te makuku - i te wa e whakamatautau ana i te pae. Mo te arataki mo te kowhiri i nga taputapu e mau tonu ana nga ahuatanga o te hiahia,tenei tirohanga whānui o nga whiringa whakaatu LCD mahi teitei-ka hipoki i nga rereketanga o nga korero e tino nui ana.
Whakamutunga
Ka taea te panui i nga ngoikoretanga o te waahanga LCD ina mohio koe he aha te rapu. He panui pouri, he mata korikori, he whakaputanga hee - ka mapi ia ki te rarangi o nga take ka taea te whakahaere, a, he tere ake te kitea o te hee i runga i te mahi tātari i te whakakapi i nga wae. Ko te tikanga ano e whakaatu marama ana ki a koe i te wa e mahi ana te whakatikatika me te whakakapi ko te whakautu tika.
Mēnā nā te rahungatanga o nā tata nei i whakauru pūmārō hōu ki tō rārangi kaupapa, torotoropehea te whakataurite o nga mata LCD arumoni hou ki nga whiringa whakaatu tuku iho, raneituku he uiuingaki te matapaki i o whakaritenga tono motuhake.
